Bilderstrecke: Anleitung zum Einbau einer Festplatte in einen MacPro

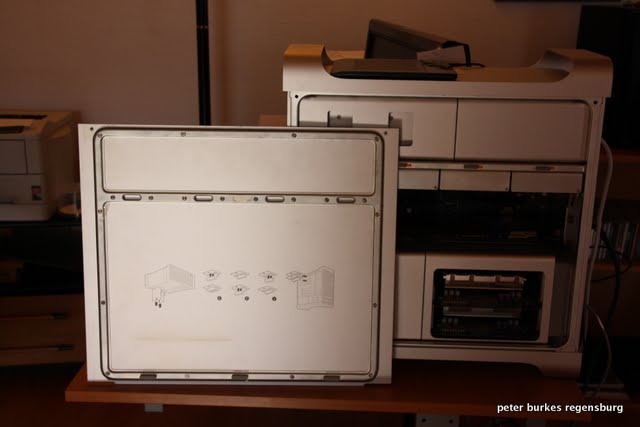

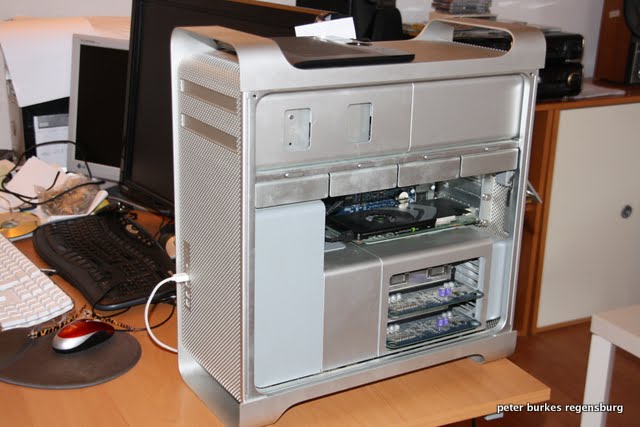

Seitenwand abnehmen

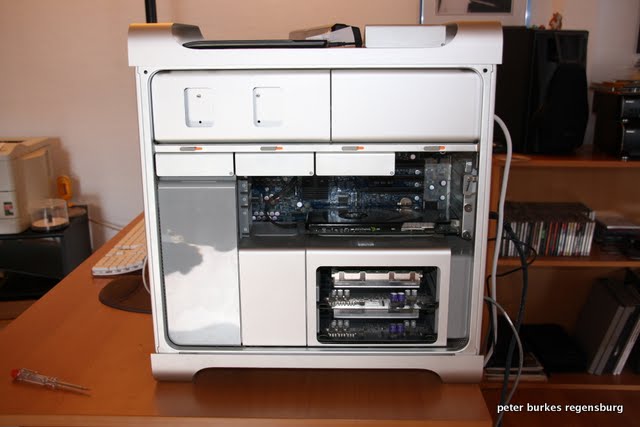

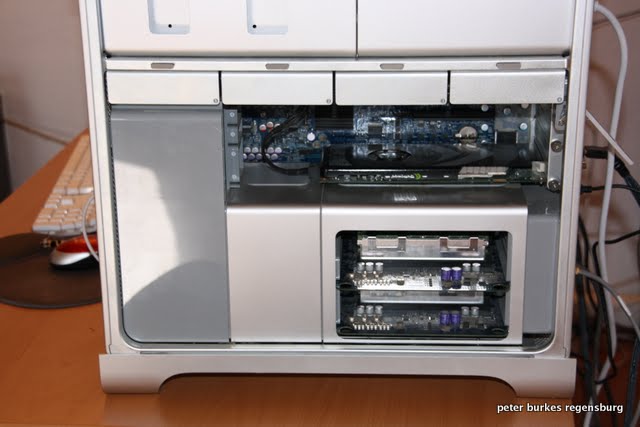

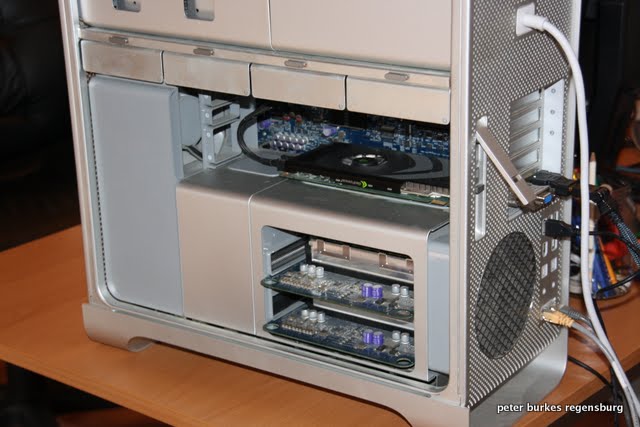

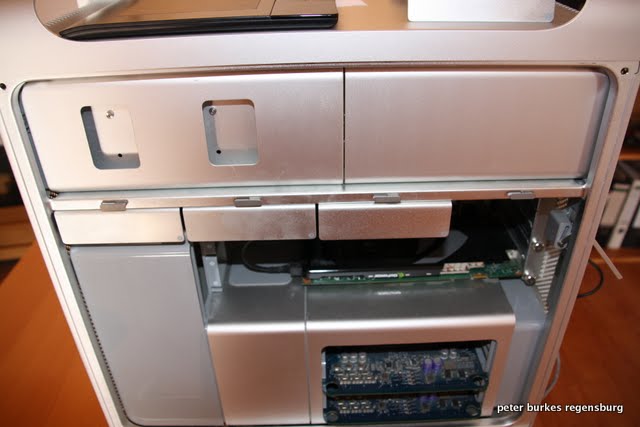

In der Mitte sieht man die Hauptplatine mit eingesteckter Grafikkarte; im unteren Schacht sind zwei ausziehbare Platinen mit den RAM-Speichern. Über der Hauptplatine sind vier Metallblenden, hinter denen Festplatten sind oder eingebaut werden können.

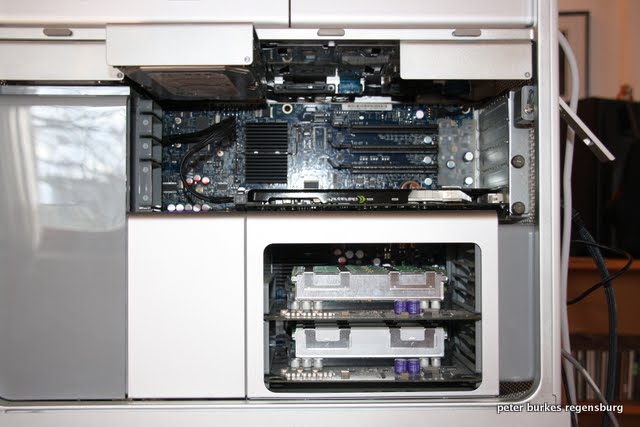

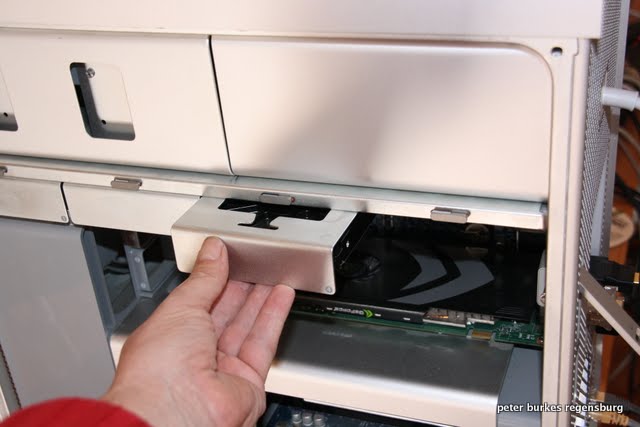

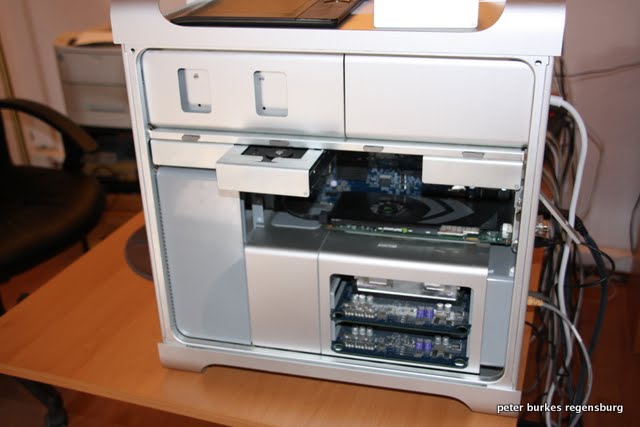

Einen Festplatteneinschub herausziehen.

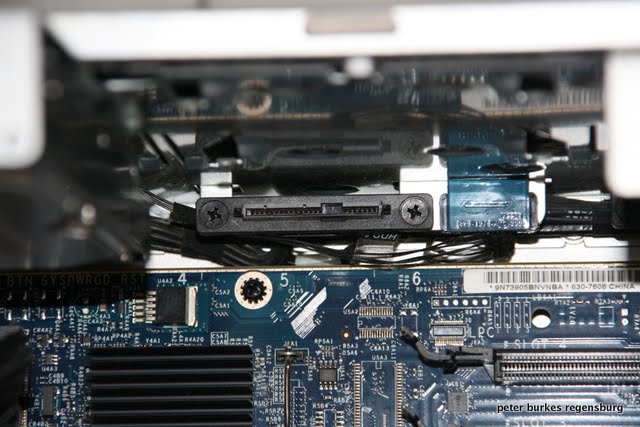

Die Festplatten müssen nicht verkabelt werden, da sich innen Slots befinden, in die sich die Festplatte einklinkt.

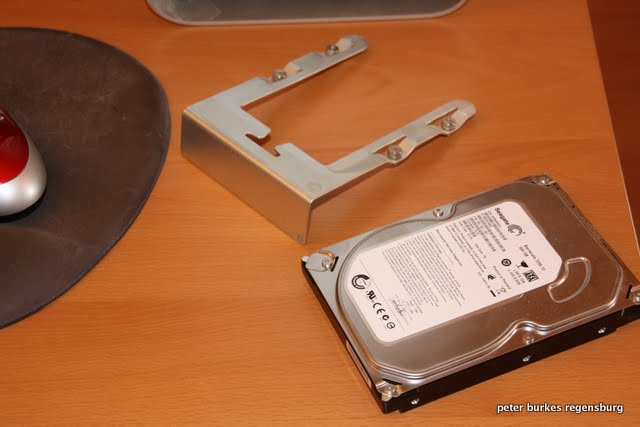

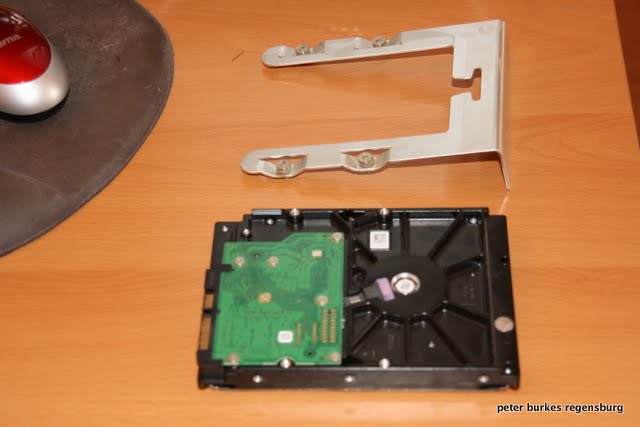

Ich habe einen leeren Einschub herausgezogen; die einzubauende Festplatte bereitigelegt.

Die Festplatte so drehen; hier drauf kommt die Blende

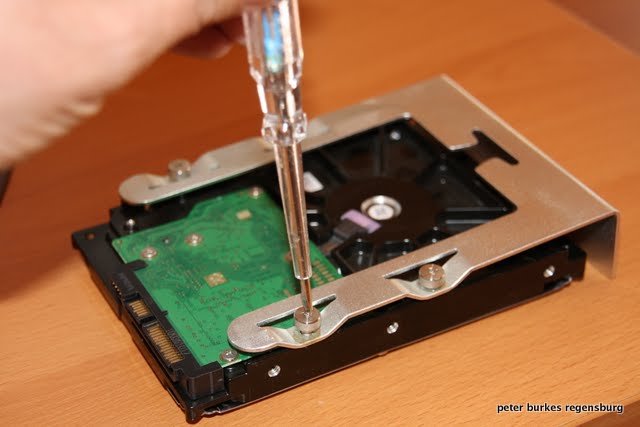

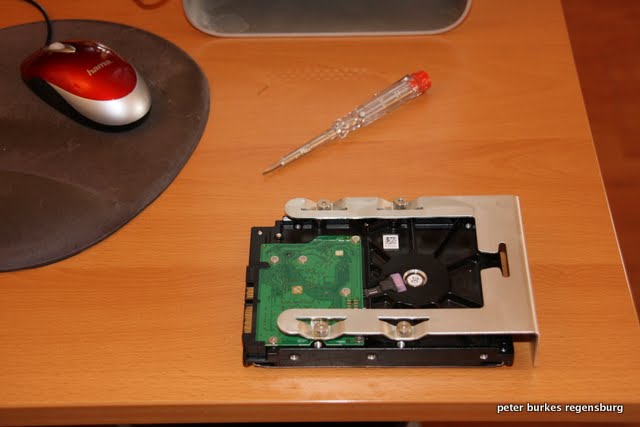

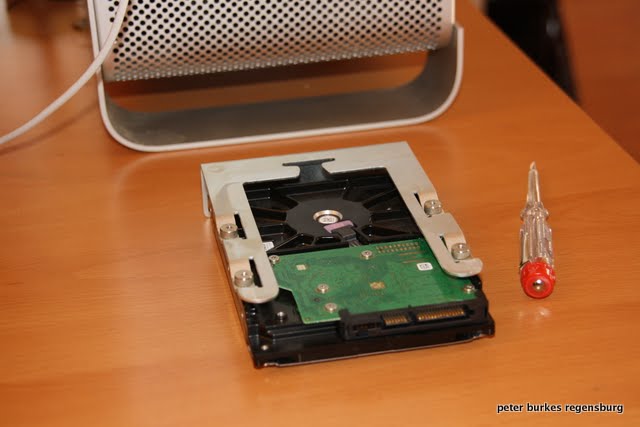

Jetzt anschrauben.

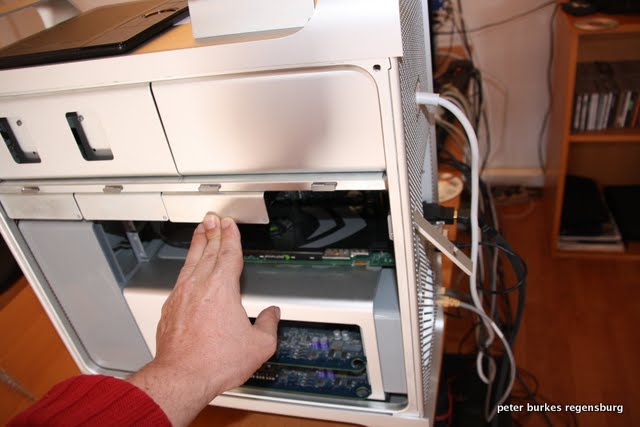

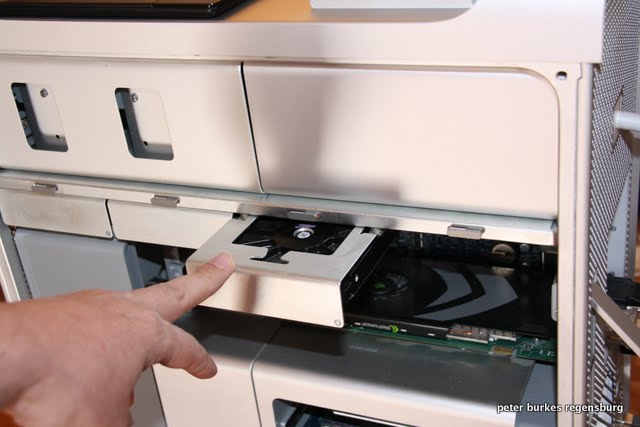

Einfach reinschieben.

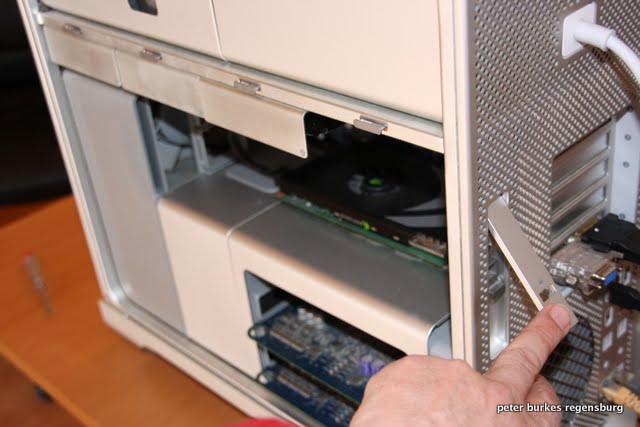

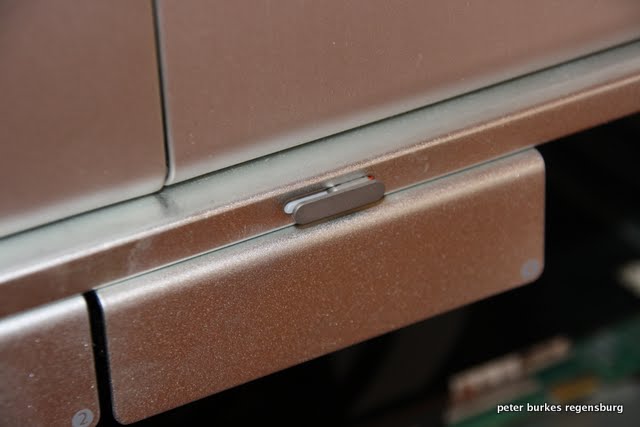

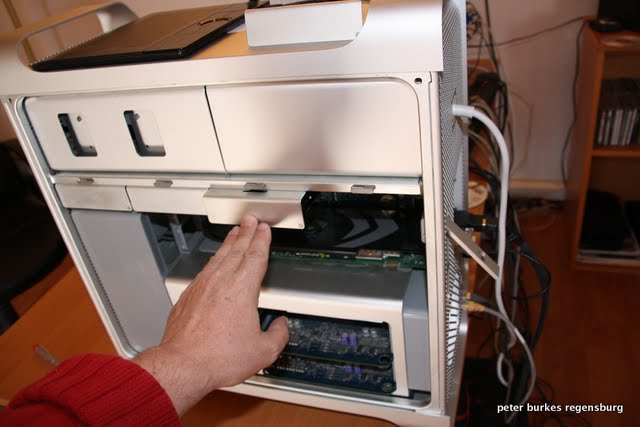

Mit dem Hebel werden die Festplatten verriegelt. Allerdings sollte vorher die Seitenwand eingesetzt werden, diese wird dann mit verriegelt.

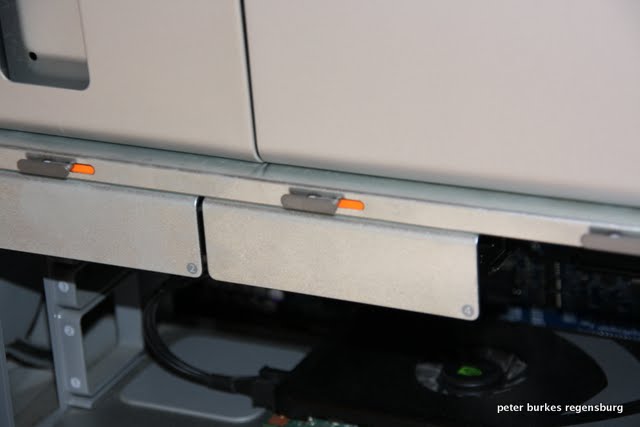

Verriegelt

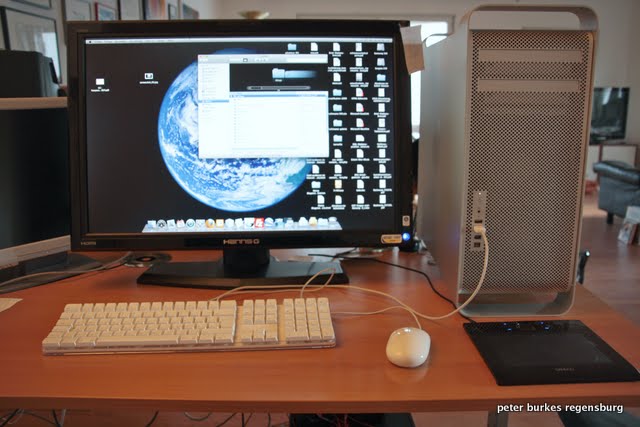

Einschalten; Rechner fährt normal hoch.

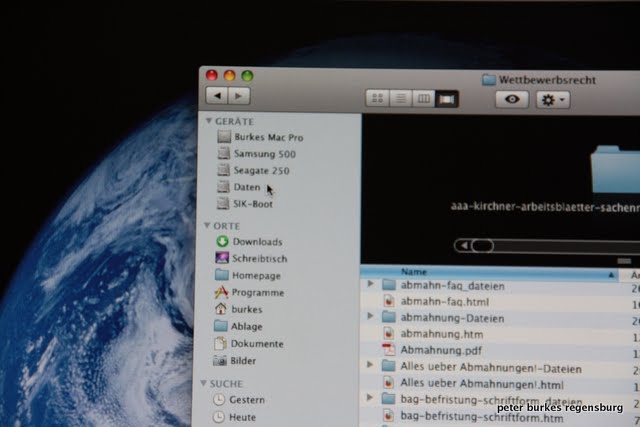

Die Festplatte wird sofort erkannt und im Finder angezeigt. Hier hat sie einen Namen, den sie in einem früheren PC bekommen hat.
